La instalación de un tubo multicapa mediante el sistema press-fitting permite que el proceso se lleve a cabo de manera cómoda, rápida y con todas las garantías de éxito. Por esta razón, es el material más usado en fontanería.
¿Qué vamos a ver en este post?
- ¿En qué consiste el sistema press-fitting multicapa?
- Proceso de instalación del press fitting multicapa
- Consejos para la correcta instalación con press-fitting
- Elementos para la instalación press fitting multicapa
- Válvulas para sistema press-fitting
- Multicapa en las instalaciones de fontanería
¿En qué consiste el sistema press-fitting multicapa?
Este sistema, se usa para realizar instalaciones de fontanería en las que se emplean tuberías
multicapa. Se basa en un sistema de unión prensada del casquillo de acero inoxidable, permitiendo de esta forma la unión entre tubo y accesorio.

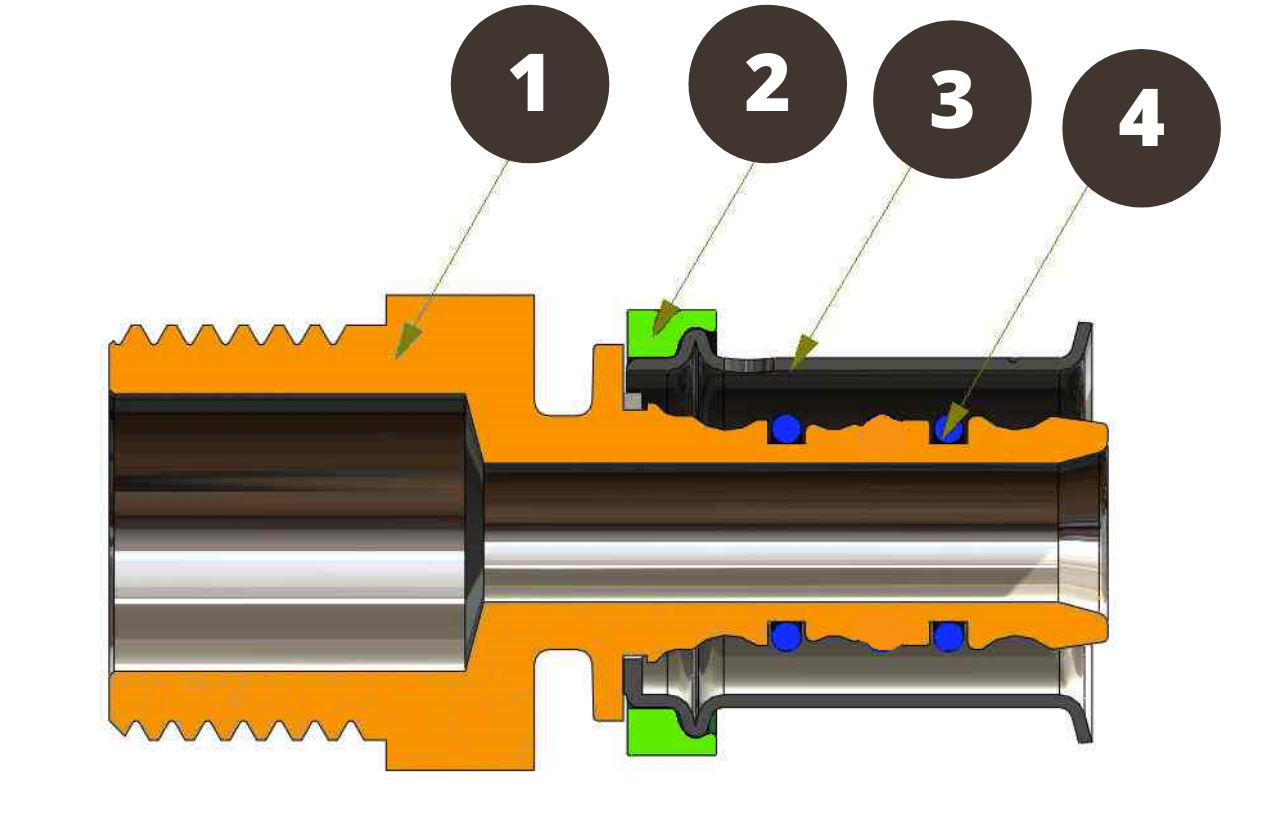

La unión mecánica se consigue deformando con la mordaza adecuada el casquillo inoxidable que presiona el tubo sobre las
tóricas, la presión precisa sobre las tóricas garantiza la
estanqueidad tubo-accesorio.
|
ITEM
|
COMPONENTE
|
MATERIAL
|
|
1
|
Cuerpo
|
Latón
|
|
2
|
Tope
|
LDPE
|
|
3
|
Casquillo
|
Acero
|
|
4
|
Tóricas
|
EPDM
|
Por ello, para que la instalación tenga éxito, es necesario emplear tubo y accesorio de la misma marca y siguiendo las indicaciones del fabricante.
La aplicación de
press-fitting ofrece diversas ventajas. Entre ellas, merece la pena destacar que hace que una instalación sea hasta un 40% más rápida y un 20% más económica, gracias a la reducción de tiempos y a la economía del metro lineal de tubo frente a tuberías de cobre por el coste de la materia prima.
Los tiempos de instalación se reducen porque las uniones de press son más rápidas que las soldaduras (tanto de cobre, como de PPR), además el material admite curvado lo que facilita la instalación y reduce el número de accesorios necesarios (como veremos más adelante en los esquemas).
Proceso de instalación del press fitting multicapa
Conocer en detalle cómo instalar tuberías multicapa, las distintas etapas del proceso y algunos consejos prácticos es indispensable para el correcto resultado final del proceso.
Las fases para la instalación de tubos con sistema press-fitting son:
- El corte del tubo multicapa a la medida adecuada, con una tijera cortatubos, el corte se realizará lo más perpendicular posible a la generatriz del tubo.
- Abocardado. Este punto del proceso tiene por objetivo quitar las rebabas del tubo cortado, devolver la geometría esférica (si se ha cortado con tijera), y realizar un pequeño bisel. Esta acción que se lleva a cabo con la introducción de un calibrador-abocardador-escariador adecuado para la dimensión interna del tubo.
- Introducción del tubo dentro del accesorio hasta el final del recorrido
- Prensado del accesorio colocando la mordaza sobre el casquillo y ejerciendo presión.
Consejos para la correcta instalación con press-fitting
- Seguir todos los pasos descritos anteriormente de manera escrupulosa es un requisito indispensable para obtener un buen resultado final.
- Emplear una herramienta de prensado hidráulica que esté en perfecto estado para lograr una adecuada presión en los extremos de la mordaza y, por lo tanto, que la instalación con press-fitting se haga correctamente. Lo ideal es realizar las revisiones de la prensa con la periodicidad indicada por el fabricante.
- Emplear tijera específica para tubo multicapa o cortatubos para tuberías de gran diámetro
- Calibrador adecuado para el diámetro interior del tubo.
Elementos para la instalación press fitting multicapa
Si vas a realizar una instalación de tubo multicapa con este sistema, debes asegurarte de contar con tuberías ARCO, así como con el accesorio correspondiente. No podemos olvidar que esta pieza está diseñada para encajar en un tubo con unas características concretas, sobre todo de espesor y tolerancia controlada. Por lo tanto, contar con ambos elementos de la misma marca garantiza su total compatibilidad.
Válvulas para sistema press-fitting
A la hora de realizar la instalación, es interesante conocer que hay válvulas a las que se puede unir directamente la tubería multicapa sin necesidad de accesorios como veremos a continuación.
En el catálogo de ARCO encontrarás válvulas de press en línea y de empotrar para que puedas elegir cuál encaja mejor con las características específicas de tu instalación.
Este tipo de válvulas permite la unión directa de válvula con la tubería
1. Válvulas press en línea

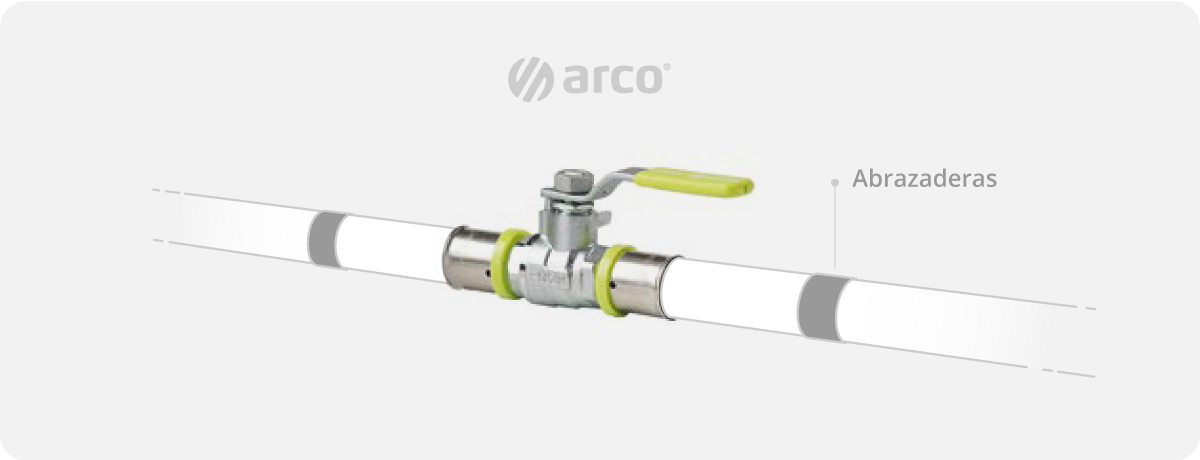

Las válvulas press en línea se fijan sobre la superficie donde van instaladas con abrazaderas.
Si quieres instalar un tubo

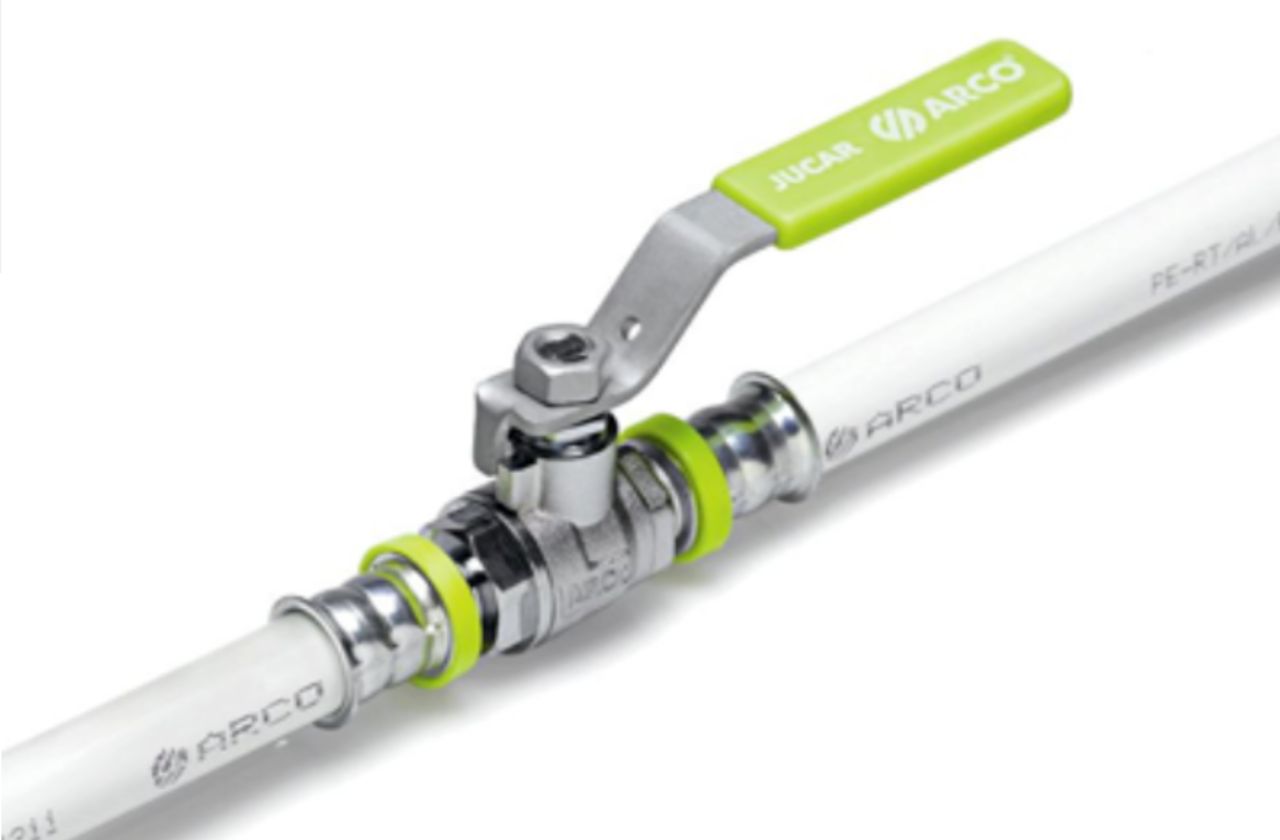

multicapa con press-fitting usando una válvula en línea, en ARCO te ofrecemos la serie de válvulas JÚCAR, de acabado cromado, y fabricadas en diversas dimensiones. Están diseñadas para instalaciones de fontanería y de calefacción.
2. Válvulas de empotrar de press
Las válvulas de empotrar de press de la serie Texas se emplean cuando la instalación discurre por el interior de la tabiquería.

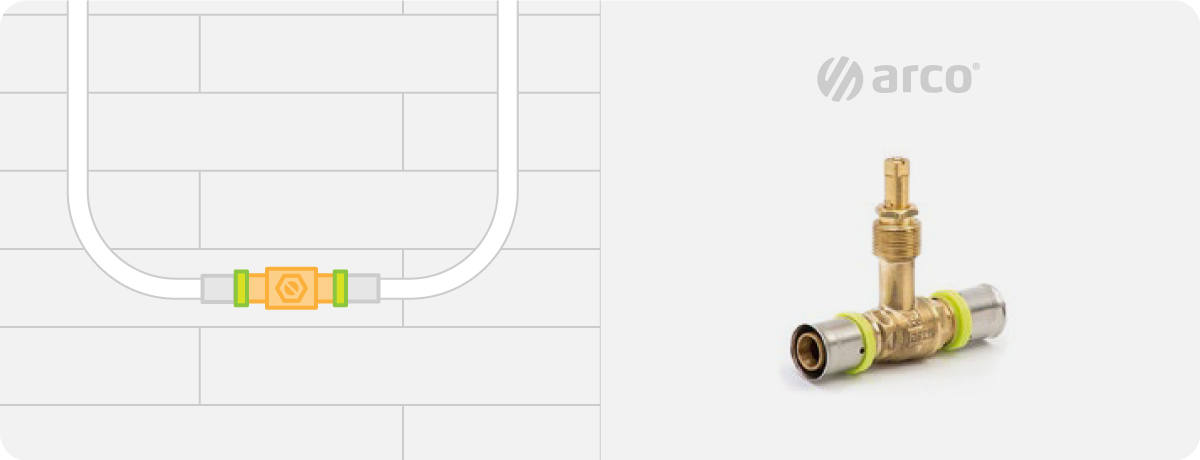

2.1 Válvula de empotrar recta
Permite hacer la unión directamente con la máquina de press.
2.2. Válvula de empotrar en U

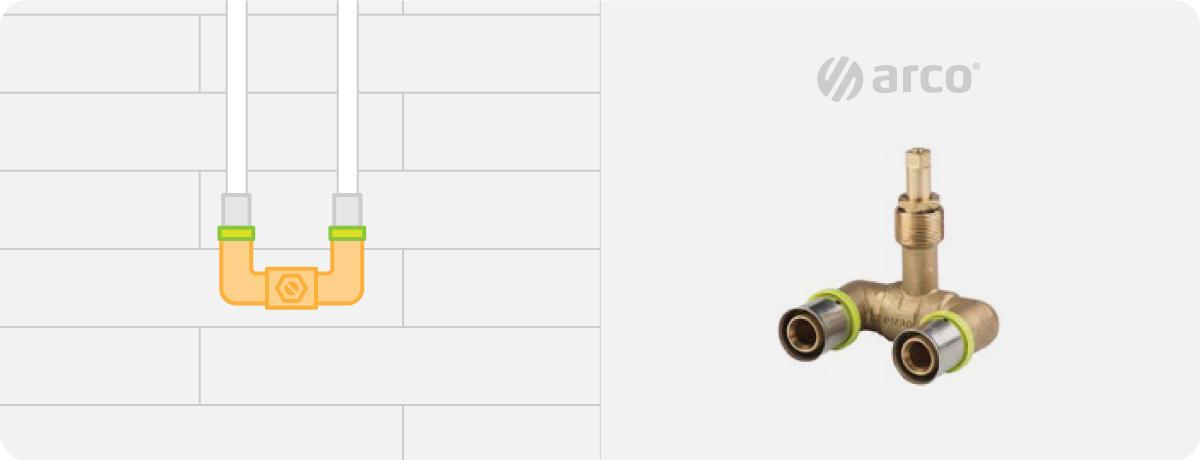

La válvula de empotrar en U permite, como se aprecia en el dibujo el empotrar la tubería de manera mucho más sencilla que las válvulas rectas. Requiere mucho menos espacio para su instalación que las rectas, el hueco que hay que hacer dentro de la tabiquería para que pasen las tuberías es mucho menor. Como se puede apreciar en los esquemas.
Multicapa en las instalaciones de fontanería
A fecha de hoy el uso del multicapa es hegemónico en las redes de fontanería en el interior de las viviendas. Su uso en las instalaciones de calefacción por radiadores es incuestionable por sus propiedades mecánicas (resistencia, bajo coeficiente de dilatación lineal).
En fontanería hay dos métodos de instalación, con tes (instalación tradicional) o con colectores
Instalación tradicional, con tes:
El multicapa tiene la ventaja de que admite el curvado y mantiene su forma una vez doblado, como se ve en el esquema de una instalación convencional de fontanería nos ahorramos todos los codos.
Instalación con colectores:
Este tipo de instalación tienen las siguientes ventajas:
- Se eliminan las tes
- Todas las uniones están accesibles y juntas en el registro del colector
- Se reducen los ruidos
- Se abarata al reducir el número de accesorios y el tiempo de instalación
Esquema instalación de fontanería por colectores, se puede descargar esquema en cad.
La combinación de tubo multicapa con su accesorio y la adecuada válvula de ARCO te permite disponer de una instalación de fontanería segura y eficiente.
