Pese a que es un dispositivo habitual en elementos tan habituales como una piscina, muchas personas todavía desconocen realmente qué es un válvula selectora. Entender su funcionamiento nos permite comprender su importancia en muchos sistemas.
¿Qué vamos a ver en este post?
Se trata de un dispositivo que permite llevar a una misma tubería dos flujos neumáticos que proceden de otras dos tuberías distintas, sin que interfieran entre ellos.
En el mismo sentido, este tipo de válvula funciona como una puerta lógica OR. Es decir, si hay presión en una de las dos entradas, también existirá a la salida.
Además de saber técnicamente qué es un válvula selectora, merece la pena señalar que se usa como mando de un elemento neumático desde dos puntos diferentes y separados a una cierta distancia. Por lo tanto, es un control efectivo para muchos circuitos en los que circula agua.
-Descubre: Tipos de válvulas para agua potable-
Para entender cómo funciona este modelo de válvulas, y lo que puede aportar, recurrimos a uno de sus usos más habituales: el filtro de la piscina.
El proceso de filtración implica que el agua se tome del vaso y se lleve hasta el filtro, donde se le elimina la arena y se devuelve a la piscina. El funcionamiento de la válvula selectora es fundamental en su recorrido.
Esencialmente, actúa como control de mando y, combinada con las posiciones de las llaves de los otros elementos implicados en el filtrado, indica al sistema las funciones a realizar en cada momento del proceso. De hecho, tiene seis vías que permiten llevar a cabo la filtración, el lavado, el enjuague, desagüe, recirculación del agua y cerrado del sistema.
Uno de los errores habituales se confundir este tipo de válvula con la de simultaneidad. Esta última necesita de presión en las dos entreadas para que tenga señal a la salida y solamente se usa por motivos de seguridad en los casos en que un proceso de trabajo es necesario activar dos válvulas a la vez.
Funcionamiento de una válvula selectora
-Quizá te interese: Tipos de accionamiento de válvulas-
La posición en qué se coloca la válvula y la del resto de llaves de la piscina (de skimmer, de fondo y de barredera) determinan cada una de las funciones que realiza la depuradora.
Así, para empezar a filtrar es necesario poner la válvula selectora en posición Filtración, mientras que la llave de Skimmer estará abierta, la de fondo semi abierta y la barredera, cerrada.
Para vaciar la piscina, la posición de las válvulas será la siguiente:
El siguiente paso es realizar la limpieza de fondos, para la que se puede colocar la válvula en posición Filtrado o Vaciado, dependiendo de la suciedad existente. Esta posición se combinará con las llaves Skimmer y de fondo cerradas, mientras que la barredera debe permanecer abierta.
A continuación, se hace el lavado de filtro hasta que el agua en el filtro o en la válvula, está clara. En este caso, la posición está en Lavado, a la vez que del resto de llaves solo permanece abierta la de fondo.

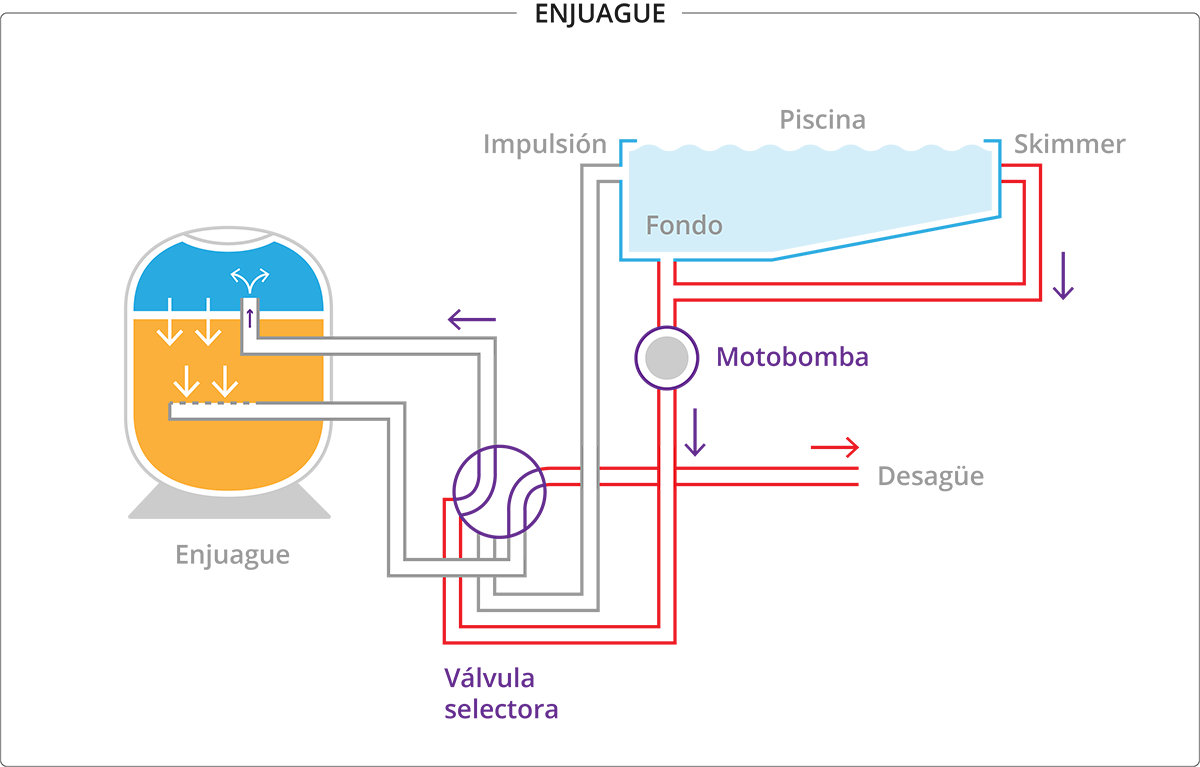

El proceso de filtrado también incluye el enjuague de filtro, con la misma posición de llaves y la válvula en el punto Enjuague.
Finalmente, la recirculación del agua en el sistema se produce con la válvula en la posición Recirculación y las demás llaves abiertas o cerradas, según si es necesario incluir otros elementos al circuito.
Se recomienda siempre manipular la válvula selectora en el sentido de las agujas del reloj y con el motor parado, para evitar problemas en su funcionamiento.
Además de ver qué es una válvula selectora y su funcionamiento, podemos ver que su importancia radica en que se adapta a las necesidades concretas de un proceso. Su sencilla manipulación permite combinarla con las otras llaves de un sistema para conseguir posiciones de paso o cierre del flujo sin problemas.
