Las
válvulas o llaves para los sistemas de agua caliente sanitaria son muy similares a las instalaciones de agua fría. La principal diferencia será la
capacidad del dispositivo o accesorios de soportar y poder trabajar de manera eficiente
en altas temperaturas.
¿Qué vamos a ver en el siguiente post?
Soluciones de dispositivos para ACS
Tipos de válvulas y accesorios para ACS
Válvulas Arco para sistemas de distribución de agua caliente sanitaria
Para las instalaciones de
agua caliente sanitaria (ACS) se utilizan principalmente dos tipos de sistemas: por acumulación y por sistema instantáneo. Cada uno tiene sus particularidades, pero generalmente trabajarán con una serie de dispositivos en común.
Todas las ACS deben disponer de una llave de un corte general en cada cuarto húmedo. Además, cada suministro de ACS podrá ser aislado con una llave de paso específica.
Siempre es preciso tomar en cuenta que en sistemas de acumulación de ACS de tamaño grande o mediano, se
debe contar con un sistema de conducción de retorno para que el usuario no deba esperar tanto por el agua caliente. Si el sistema de acumulación está a 15 o más metros de distancia de un punto de consumo, el
retorno es obligatorio según normativa española.
En el siguiente artículo veremos una guía con las principales válvulas, dispositivos de corte o accesorios que se utilizan en una instalación de agua caliente sanitaria de una vivienda tipo. Con esta guía esperamos que la selección de dispositivos sea más sencilla, rápida y segura.
Soluciones de dispositivos para ACS
¿Qué debemos tomar en cuenta a la hora de seleccionar dispositivos para instalaciones de ACS? La respuesta a la pregunta es fácilmente reconocible: tienen que ser dispositivos que trabajen de manera óptima a altas temperaturas.
En
Válvulas Arco, fabricamos diferentes tipos de válvulas para adecuarse a las características específicas de cada instalación. Por ejemplo, las válvulas de esfera Tajo 2000 Solar están especialmente diseñadas para trabajar en instalaciones solares térmicas o sistemas de calefacción centralizada. Sus rasgos técnicos permiten el
trabajo de forma continuada en altas temperaturas. Esto se debe principalmente a los materiales con la que está fabricada y a la tecnología aplicada.
Ambos criterios, materiales y tecnología, son fundamentales para los dispositivos utilizados en ACS. Por ejemplo, contar con asientos de alta resistencia térmica, como es el caso del PTFE modificado o con juntas tóricas de VITON®.

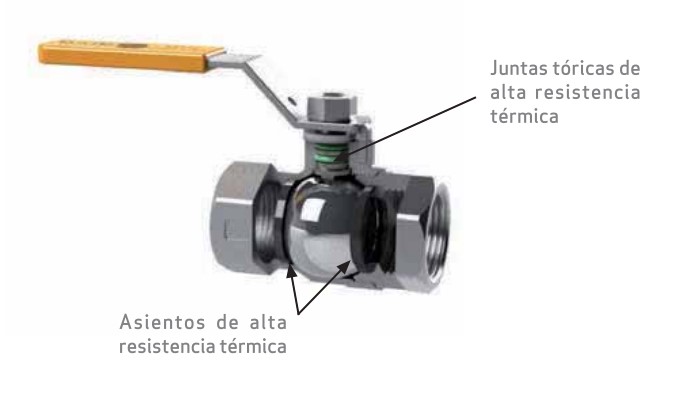

Funcionamiento de la válvula de esfera
En definitiva, las soluciones de dispositivos para agua caliente sanitaria deben
funcionar de manera óptima por lo menos hasta 95ºC, temperatura que se encuentra por encima del uso normal en estos sistemas.
Tipos de Válvulas y accesorios para ACS
Muchas de las válvulas y accesorios utilizados en instalaciones de agua fría coinciden en que pueden utilizarse para las
instalaciones de ACS. Para la siguiente guía partimos del ejemplo de una instalación para una vivienda tipo.

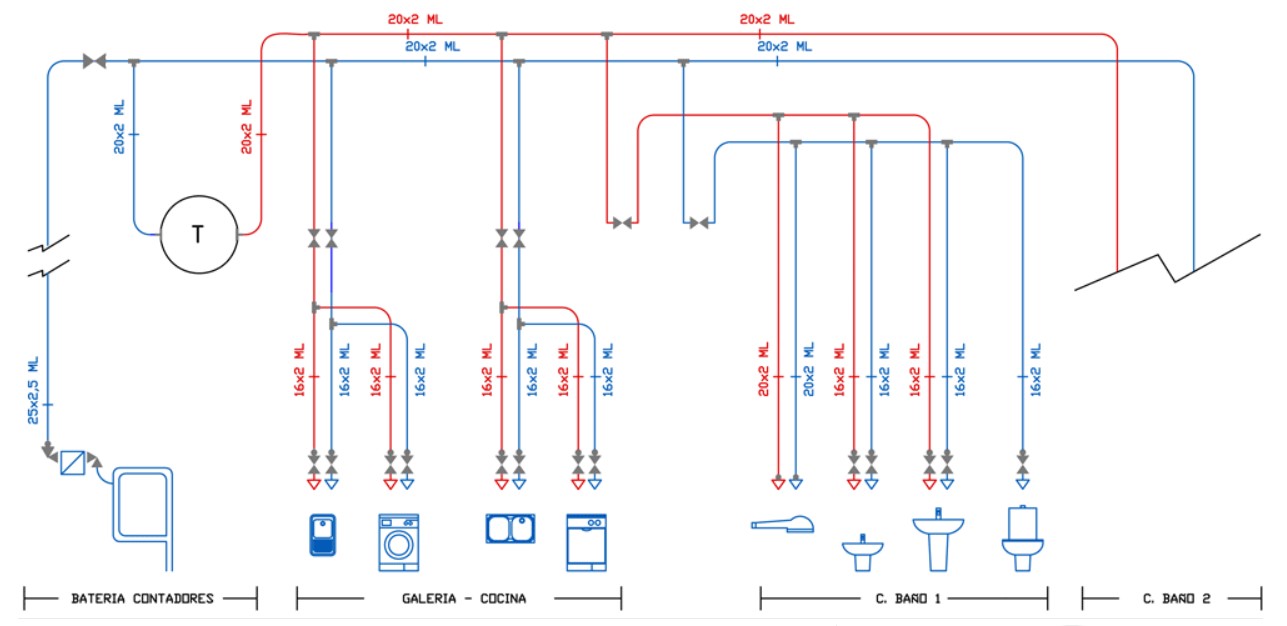

Esquema de principio instalación fontanería vivienda tipo
Válvula de escuadra
Es utilizada para la conexión con los aparatos del hogar como: lavadoras, lavaplatos o fregaderos. Existen diferentes diseños y puede estar fabricado con distintos materiales.
En
Válvulas Arco contamos con el modelo A·80 Mac con sistema de eje de bola antical (VITAQ). Resalta su comodidad para utilizarla, ya que se acciona mediante
una maniobra de cuarto de vuelta. Está fabricada en latón europeo, con juntas tóricas y asientos de NBR.
- Presta servicio desde 0ºC hasta 95ªC.

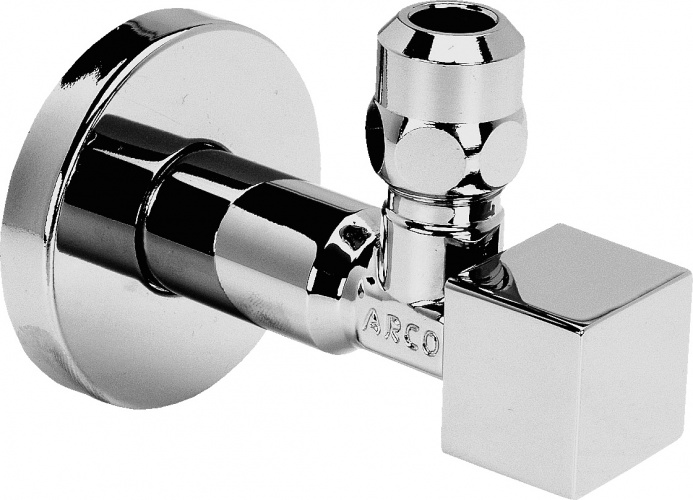

Válvula de escuadra A·80 Cubo
Quizá te interese: Modelos y diseños modernos de válvulas de paso de agua
Válvula de escuadra para lavadora
Recomendamos el uso de válvulas que permiten el corte de suministros a elementos terminales. En Válvulas Arco contamos con modelos novedosos como el sistema Combi Mac, con accionamiento de cuarto de vuelta con
dos válvulas independientes en un único cuerpo.
- Presta servicio para ACS hasta 95ºC.
Otro modelo utilizado comúnmente para la conexión de la lavadora es la válvula L·85 MAC.
Válvula de esfera recta para empotrar y Válvula de esfera para empotrar en U
Conectada con un mando de tipo palanca, esta válvula estará empotrada y sirve para cortar el paso del agua caliente en cuartos húmedos como cocinas o baños.
La válvula de esfera para empotrar en U tiene un funcionamiento igual que el sistema recto, pero puede adecuarse a otro formato de espacio para la instalación. Al igual que la válvula de esfera recta, son sistemas para ser utilizados con conexiones directas a tubo Multicapa sin necesidad de accesorios adicionales.
- Ambos están fabricados bajo la norma UNE-EN-13828 y prestan servicio desde -20ºC (excluyendo congelación) hasta 90ºC.
Sistemas y accesorios
Para instalaciones de ACS con sistema PRESS formado por tubos multicapa, accesorios y válvulas será necesario el uso de TEs y codos que permitan la conexión entre un sistema de tuberías con otro. Por ejemplo, Una tubería puede estar conectada desde el acumulador de agua caliente y de él salir diversas ramificaciones hacia los diferentes cuartos húmedos.
Los sistemas de Válvulas Arco están fabricados en latón europeo con casquillos inoxidables prensar, con dos juntas de EPDM que garantizan la estanqueidad sin necesidad de accesorios adicionales.
Otras válvulas a tomar en cuenta en un sistema ACS
Aunque pertenecen a la instalación general de agua fría, debemos tomar en cuenta las válvulas de entrada y salida de los contadores y los racores móviles que conectan con el sistema de acumulación de agua caliente.
Línea de productos de Válvulas Arco para sistemas de distribución de agua caliente sanitaria
La siguiente lista está compuesta por todas las líneas de válvulas, accesorios y llaves que trabajan de manera óptima con sistemas de agua caliente sanitaria.
Tajo 2000
Presión nominal: 50 bar
Rango Temperatura: -20 a 140 ºC
Tajo 2000 VITAQ
Presión nominal: 50 bar
Rango Temperatura: -20 a 140 ºC
Tajo PRO
Presión nominal: 40 bar
Rango Temperatura: -20 a 140 ºC
Tajo 2000 Anti corrosión
Presión nominal: 32 bar
Rango Temperatura: -20 a 140 ºC
Tajo 2000 Solar
Presión nominal: 10 bar
Rango Temperatura: -20 a 200 ºC
Turia
Presión nominal: 40 bar
Rango Temperatura: -20 a 140 ºC
Sena
Presión nominal: 30 bar
Rango Temperatura: -20 a 120 ºC
Nile
En uso discontinuo
Presión nominal: 25 bar
Rango Temperatura: -20 a 80 ºC
Texas
Presión nominal: 30 bar
Rango Temperatura: -20 a 120 ºC
Júcar
Presión nominal: 30 bar
Rango Temperatura: -20 a 120 ºC
