Agua caliente sanitaria / Fontanería
Agua caliente sanitaria / Fontanería
Las instalaciones de ACS (Agua Caliente Sanitaria) son aquellas destinadas a proveer de este tipo de agua potable para uso humano, por lo que deben cumplir con una normativa concreta y con un requisitos de salubridad establecidos por las autoridades. Puede ser de uso sanitario, como en el caso de duchas o baños, o para limpieza, como la que emplean fregaderos, lavadoras y otros electrodomésticos.
En este artículo conoceremos cómo se usa el agua caliente sanitaria, cuál es el mantenimiento que debe seguir una instalación de estas características y qué hay que hacer para conservar estas instalaciones en el mejor estado posible.
Para ampliar la información en cuanto a diseño cálculo y mantenimiento de las redes de agua fría y caliente, es importante consultar el código técnico de la edificación en su parte HS4 y Reglamento de Instalaciones Térmicas en los Edificios (RITE)
La normativa establece los caudales mínimos y diámetros de tubería que deben de tener los puntos de la instalación en función de su uso Los usos del agua caliente sanitaria se catalogan, en función del Caudal Instantáneo Mínimo y del Diámetro Nominal Mínimo, de la siguiente forma:
| Dispositivo | Caudal mínimo (litros por segundo) | AFCH | ACS |
|---|---|---|---|
| Urinario con cisterna (c/u) | 0.04 | 0.04 | - |
| Lavamanos | 0.05 | 0.05 | 0.03 |
| Lavabo, Bidé | 0.10 | 0.10 | 0.065 |
| Inodoro con cisterna | 0.10 | 0.10 | - |
| Urinario con grifo temporizado | 0.15 | 0.15 | - |
| Grifo aislado | 0.15 | 0.15 | 0.10 |
| Lavavajillas doméstico | 0.15 | 0.15 | 0.10 |
| Fregadero doméstico | 0.20 | 0.20 | 0.10 |
| Ducha | 0.20 | 0.20 | 0.10 |
| Bañera de menos de 1,40 m | 0.20 | 0.20 | 0.15 |
| Lavadero | 0.20 | 0.20 | 0.10 |
| Lavadora doméstica | 0.20 | 0.20 | 0.15 |
| Grifo garaje | 0.20 | 0.20 | - |
| Vertedero | 0.20 | 0.20 | - |
| Lavavajillas industrial (20 servicios) | 0.25 | 0.25 | 0.20 |
| Bañera de 1,40 m o más | 0.30 | 0.30 | 0.20 |
| Fregadero NO doméstico | 0.30 | 0.30 | 0.20 |
| Lavadora industrial (8 kg) | 0.60 | 0.60 | 0.40 |
| Inodoro con fluxor | 1.25 | 1.25 | - |
-Quizá te interese: Guía para seleccionar válvulas en instalaciones de agua-
| Dispositivo | Diámetro Nominal Mínimo |
|---|---|
| Urinario con cisterna (c/u) | ACERO DN 15; Cobre (CU) y Plásticos 12 |
| Lavamanos | ACERO 15; CU y plásticos 12 |
| Lavabo, Bidé | ACERO 15; CU y plásticos 12 |
| Inodoro con cisterna | ACERO 15; CU y plásticos 12 |
| Urinario con grifo temporizado | ACERO 15; CU y plásticos 12 |
| Grifo aislado | |
| Lavavajillas doméstico | ACERO DN 15 (Rosca DN 20); CU y plásticos 12 |
| Fregadero doméstico | ACERO 15; CU y plásticos 12 |
| Ducha | ACERO 15; CU y plásticos 12 |
| Bañera de menos de 1,40 m | ACERO DN 20; CU y plásticos 20 |
| Lavadero | |
| Lavadora doméstica | ACERO DN 20; CU y plásticos 20 |
| Grifo garaje | |
| Vertedero | ACERO DN 20; CU y plásticos 20 |
| Lavavajillas ind. (20 servicios) | ACERO DN 20; CU y plásticos 20 |
| Bañera de 1,40 m o más | ACERO DN 20; CU y plásticos 20 |
| Fregadero NO doméstico | ACERO DN 20; CU y plásticos 20 |
| Lavadora industrial (8 kg) | ACERO DN 25; CU y plásticos 25 |
| Inodoro con fluxor | ACERO DN 25-DN 40; CU y plásticos 25-40 |
En cuanto al mantenimiento, en las instalaciones domésticas no se suele realizar, aunque en el Reglamento de Instalaciones Térmicas en los Edificios (RITE) se describe de manera detallada la periodicidad con la que debe efectuarse el mantenimiento en función de la potencia de la instalación.
Los criterios de revisión, limpieza y desinfección de las instalaciones de agua para consumo humano se dan en el Anexo 3 del Real Decreto 865/2003. La limpieza y desinfección se realizará, como mínimo, una vez al año, e incluye limpieza y desinfección con cloro, limpieza y desinfección térmica y limpieza y desinfección de elementos desmontables.
Mantenimiento preventivo y registro de operaciones
No existe, como tal, un mantenimiento preventivo, sino que, en el momento en el que se produce una rotura o cualquier otra incidencia, se repara. En el artículo 5 del RD 865/2003 se especifica que los titulares de las instalaciones deberán disponer de un registro de las operaciones de mantenimiento. El titular podrá delegar la gestión de este registro en personas físicas o jurídicas, designadas al efecto, que realizarán las siguientes anotaciones:

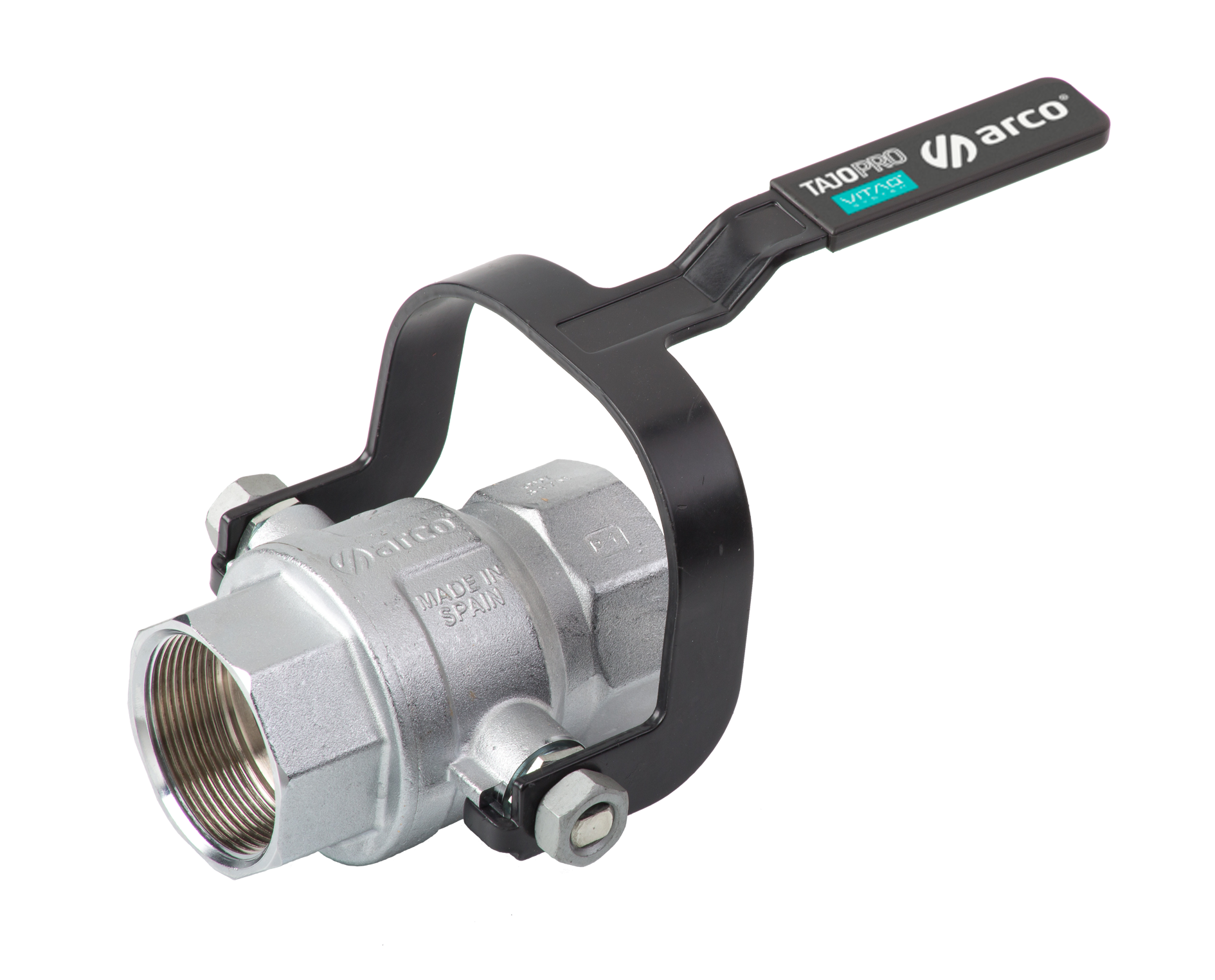

Las instalaciones de agua caliente sanitaria tienen sus propias necesidades específicas. Por eso Válvulas ARCO, gracias a su constante trabajo de investigación y de búsqueda de soluciones específicas, cuenta con la nueva válvula Tajo Pro VITAQ, la primera con tecnología de doble eje dinámico.
Con el fin de aumentar el rendimiento de las instalaciones en las que se utiliza y de hacer más sencilla su labor a los profesionales, permite maniobrar de forma sencilla y sin esfuerzo, con la máxima seguridad e incluso en condiciones extremas. Con un mantenimiento mínimo, su prolongada vida útil se debe a que no sufre roturas, incluso aunque se mantenga sin uso durante largos periodos de tiempo.
