Los
colectores se emplean tradicionalmente en las salas de máquinas para distribuir el agua a los diferentes circuitos secundarios. Garantiza el
buen funcionamiento hidráulico del sistema independientemente de las bombas que arranquen en cada momento.
La caldera conecta su salida al colector de impulsión y recoge el agua a través del colector de retorno.
Así podemos encontrar en la actualidad distintos
tipos de colectores en las instalaciones:
Vamos a ver para cada uno de los tipos de colectores, sus características, sus esquemas de principio y sus peculiaridades.
Colectores para sala de calderas
Los
colectores en sala de calderas para calefacción y climatización son tuberías de gran diámetro sobre las que se insertan los diferentes circuitos de la instalación, para poder distribuir con eficiencia el agua fría o caliente entre los circuitos secundarios existentes. De esta manera, ayudan a un
equilibrado hidráulico independientemente de las bombas que se pongan en funcionamiento o las válvulas que se accionen.
Para hacer un dimensionado rápido del colector debe tener una superficie mínima de paso de 1,5 veces la suma de las superficies de las tuberías que conectan sobre el colector:
Ejemplo de cálculo método rápido:
Se pretende dimensionar el siguiente colector:
Con 2 conexiones de 2´ pulgadas y 3 conexiones de 3´ pulgadas
Entrando la siguiente tabla de tubería normalizada (UNE EN 10255) obtenemos el diámetro interior para el cálculo:
Serie media M:
|
Tamaño de la rosca
R |
Diámetro nominal
DN |
Diámetro exterior especificado
D (mm) |
Diámetro exterior
|
Espesor de pared especificado
T (mm)
|
Masa por unidad de longitud de tubo negro
|
| Max. (mm) |
Min. (mm) |
Extremo liso (kg/m) |
Con manguito (kg/m) |
| 1/8 |
6 |
10,2 |
10,6 |
9,8 |
2,0 |
0,404 |
0,407 |
| 1/4 |
8 |
13,5 |
14,0 |
13,2 |
2,3 |
0,641 |
0,645 |
| 3/8 |
10 |
17,2 |
17,5 |
16,7 |
2,3 |
0,839 |
0,845 |
| 1/2 |
15 |
21,3 |
21,8 |
21,0 |
2,6 |
1,21 |
1,22 |
| 3/4 |
20 |
26,9 |
27,3 |
26,5 |
2,6 |
1,56 |
1,57 |
| 1 |
25 |
33,7 |
34,2 |
33,3 |
3,2 |
2,41 |
2,43 |
| 1 1/4 |
32 |
42,4 |
42,9 |
42,0 |
3,2 |
3,10 |
3,13 |
| 1 1/4 |
40 |
48,3 |
48,8 |
47,9 |
3,2 |
3,56 |
3,60 |
| 2 |
50 |
60,3 |
60,8 |
59,7 |
3,6 |
5,03 |
5,10 |
| 2 1/2 |
65 |
76,1 |
76,6 |
75,3 |
4,0 |
6,42 |
6,54 |
| 3 |
80 |
88,9 |
89,5 |
88,0 |
4,0 |
8,36 |
8,53 |
| 4 |
100 |
114,3 |
115,0 |
113,1 |
4,5 |
12,2 |
12,5 |
| 5 |
125 |
139,7 |
140,8 |
138,5 |
5,0 |
16,6 |
17,1 |
| 6 |
150 |
165,1 |
166,5 |
163,9 |
5,0 |
19,8 |
20,4 |
Tabla de tubería normalizada (UNE EN 10255)

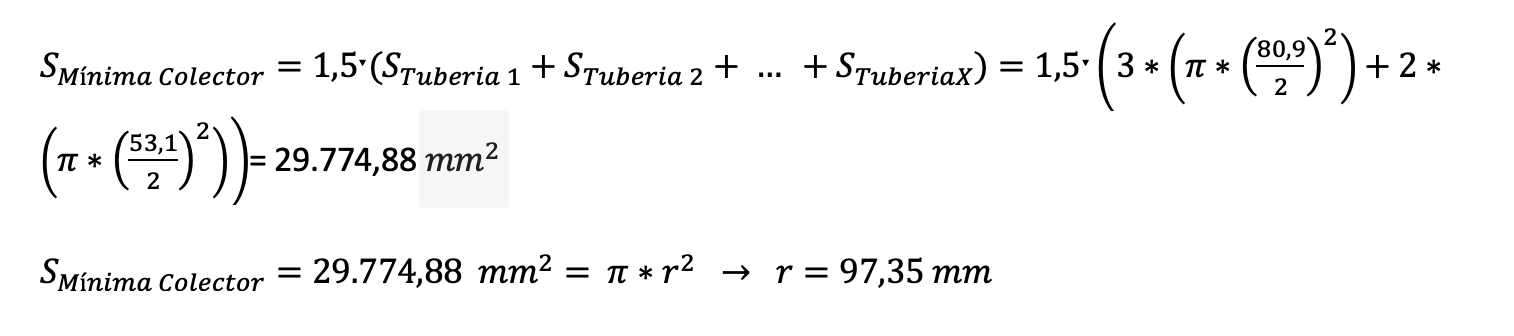

Con los diámetros interiores calculamos las superficies de paso de las conexiones:
| Conexión (pulgadas) |
D exterior (mm) |
Espesor Pared (mm) |
D interior (mm) |
| 2" |
60,3 |
3,6 |
53,1 |
| 3" |
88,9 |
4 |
80,9 |
| 3" |
88,9 |
4 |
80,9 |
| 3" |
88,9 |
4 |
80,9 |
| 2" |
60,3 |
3,6 |
53,1 |
Se seleccionaría por tanto un colector de DN200; 8 pulgadas y diámetro exterior 219,1mm
-Te puede interesar: Mantenimiento de la calefacción en una vivienda-
Colectores suelo radiante
Los
colectores para suelo radiante se caracterizar por funcionar a temperaturas no muy elevadas (nunca superan los 40ºC en la impulsión) si el sistema está funcionando correctamente. A diferencia del resto de colectores su regulación se realiza sobre los mismos.
En la instalación de suelo radiante son un elemento fundamental,
sobre el colector se realiza la regulación y control, el purgado y las tareas de mantenimiento. Deben de ser accesibles, normalmente se instalan ocultos en armarios de colector o en locales técnicos.
No requieren de un cálculo para su dimensionado, el propio fabricante del colector nos dice el número máximo de salidas que puede tener. Normalmente el máximo de circuitos a alimentar con un
colector de suelo radiante esta entorno a los 12 circuitos para colectores de DN25.
Los colectores de suelo radiante van equipados con
purgadores automáticos o manuales, por lo que siempre irán instalados más altos que los circuitos que alimentan.
El colector es el corazón del
suelo radiante, va equipado con:
- Actuadores, gobernados por los termostatos ambiente de las estancias
- Válvulas de caudal regulable con caudalímetro
- Válvulas de circuito (abierto-cerrado) sobre las que se montan los actuadores termo-eléctricos
- Purgadores
- Válvulas de corte en el colector de impulsión y retorno
- Grifos de vaciado de colector para facilitar operaciones de vaciado, purgado y llenado
- Termómetros
Colector para radiadores de calefacción
La diferencia con los colectores de suelo es radiante es que no tienen regulación (la regulación se hace sobre
el radiador). Además deben de soportar superiores temperaturas de regulación.
-Quizá te interese: ¿Cómo instalar radiadores de agua para calefacción?-
Colectores para fontanería
En este tipo de instalaciones se dispone de un colector para AF y otro colector para
agua caliente ACS.
Simplifica la instalación las tuberías alimentan desde el colector a cada punto de consumo, en el caso de edificios como hoteles o oficinas se dispone de un patillo técnico para alimentar a cada local húmedo desde las montantes:
Ejemplo de instalación en patinillo técnico.
No es necesario el uso
fittings de unión (tes, codos…) dentro de las paredes, se reducen los ruidos y se anula el riesgo de fugas en pizas empotradas.
Esquema de instalación curto húmedo alimentado por montante en patinillo técnico
Se seleccionaría por tanto un colector de DN200; 8 pulgadas y diámetro exterior 219,1mm
Ejemplo de instalación en patinillo técnico.
No es necesario el uso fittings de unión (tes, codos…) dentro de las paredes, se reducen los ruidos y se anula el riesgo de fugas en pizas empotradas.
Esquema de instalación curto húmedo alimentado por montante en patinillo técnico
